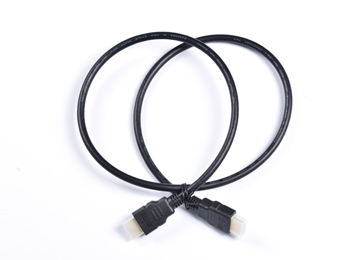

　　HDMI線是一種傳輸高清視頻的信號線，可能很多人還不太了解

　　現在安防監控工程中拼接屏顯示部分，除了用VGA，好多開始用高清HDMI線了。

　　好多成品線實際上多為HDMI 1.4的線，其傳輸高清1080P信號在實踐中約為10—15米(受不同的顯示器、線材料、焊接工藝影響)，最新的為HDMI 2.0的線。

　　一線君今天給大家普及一下HDMI內部連接線是怎么焊接的，感興趣的讀者朋友可以看完之后自己動手試試，不感興趣的小伙伴就當多學點冷知識

　　HDMI線焊接步驟

　　不同的線纜選擇不同的焊接頭(例如，1.3與RGB粗細差不多，1.4比RGB線略粗);

　　這是HDMI線材的截面圖

　　剝線如圖(四組三根+七單根+外屏蔽)

　　首先就是縷好線，然后弄清楚線序

　　除此之外，你還需要一些工具

　　把它們焊接起來，一根HDMI線頭就新鮮出爐啦

　　這款HDMI高清線導體采用30/28/26AWGx5P標準結構，19+1芯的結構技術，提高數據傳輸率50%，體現3D效果更佳。

　　這款高清線還增加了一條數據通道，支持高速雙向通訊。支持該功能的互連設備能夠通過百兆以太網發送和接收數據，可以滿足任何基本IP的應用，無線另外接一條網線。是不是特別方便

　　下面是HDMI線的應用范圍

　　這款線材采用純銅無磁性24K鍍金插頭，高速傳輸，精致工藝測試耐插拔5000次以上!多觸點指模插頭，方便手指插頭設計，為高清玩家量身定做!時尚外形，人機工程學拔插設計!

　　高屏蔽鋅合金外殼+鍍金段子

　　不氧化、接觸更佳，屏蔽效果更好、畫面更加清晰
